廣安混凝土減膠劑的研究現狀
混凝土減膠劑的研究現狀
1、減膠劑對混凝土工作性能的影響
研究表明，在混凝土中加入CTF增效劑可以顯著改善混凝土的流動性、包裹性和保水性。通過實驗，可以發現混凝土的含氣量和坍落度發生了很大變化，可以明顯提高混凝土的含氣量和坍落度，從而提高混凝土混合物的流動性，同時提高混凝土的易性。在使用LBD增效劑的情況，在保持混凝土水膠比不變的情況下，減少了10%的水泥用量。結果表明，混凝土坍落度較基準組增大，擴展度與基準組一致，增效劑的添加對混凝土凝土凝結時間沒有明顯影響。此外增效劑對不同強度等級混凝土的工作性影響，發現增效劑可以有效改善混凝土的工作性，尤其是可以減少高強度等級混凝土普遍出現的粘結抓底現象，減少了混凝土粘結抓底現象，減少了混凝土粘結劑的流動性。
2、減膠劑對混凝土強度的影響
混凝土減膠劑改善了混凝土的工作性能，使混凝土混合物更均勻，流動性更好。一般認為混合減膠劑對混凝土強度沒有不良影響，但不同研究者的試驗結論略有差異。通過實驗測試了0.6%的增效劑和15%的水泥用量。當C30和C50等級的混凝土強度降低時，發現與CTF增效劑混合的混凝土的3d和7d強度高于基準混凝土，28d強度略低于基準組。有人曾研究了混凝土增效劑對C60以上混凝土強度的影響，增效劑的摻量為0.6%，水泥用量降低10%，測得的混凝土強度與基準混凝土相當。相比了摻入膠凝材料質量0.6%減膠劑的C30、C40和C50三個強度等級的混凝土，發現降低10%水泥用量，在保持水膠比不變的情況下，混凝土強度均沒有明顯變化，甚至部分摻入增效劑的混凝土強度高于基準混凝土；而在保證強度的基礎上，摻入膠凝材料0.6%的增效劑，可節約10%的水泥甚至更多，見圖1和2。胡過外摻增效劑的方式研究了增效劑對使用礦物摻合料及山砂的混凝土強度的影響，發現增效劑能夠激發礦物摻合料的活性，同時對山砂混凝土表現出良好的適應性，強度均明顯提高。
圖1不同配比混凝土的7d抗壓強度

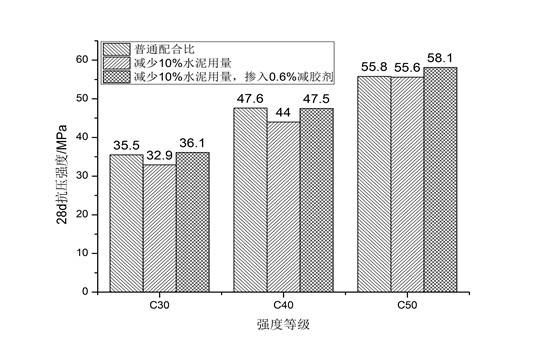

圖2不同配比混凝土的28d抗壓強度
3、減膠劑對混凝土收縮的影響
降低凝膠材料的用量和水泥水化熱可以減少混凝土構件干燥環境下的體積變形。研究了增效劑對水泥基材料的收縮，發現混合增效劑和水泥用量可以大大降低混凝土的收縮。研究表明，添加增效劑后時間越長，對混凝土收縮的抑制就越明顯。
4、減膠劑與減水劑的適應性
減水劑是現代混凝土中最常用的添加劑，甚至已經成為現代混凝土中不可或缺的一部分。混凝土減膠劑通常與減水劑一起使用。因此，開展混凝土減膠劑和不同減水劑的適應性研究對現代混凝土減膠劑的應用具有重要意義。
研究表明，選用聚羧酸系減水劑(PC)、萘系減水劑(NSF)和脂肪族減水劑(SAF)三種常用的高效減水劑，通過水泥砂漿流動性和水泥砂漿強度試驗，對減水劑和三種減水劑的適應性進行了檢測。結果表明，減膠劑與三種減水劑具有良好的相容性，其中減膠劑對萘系高效減水劑分散效果的提高尤為明顯。還采用了膠砂流動性的方法，研究了減膠劑與萘系和聚羧酸系減水劑的相容性。結果表明，當減膠劑與萘系和聚羧酸系減水劑復合使用時，混凝土的工作性和力學性能沒有受到不良影響。
